アルミ形材 A6063(63s)
アルミ押出形材の製作販売
アルミ合金押出材オーダー品については、A6063がメインとなります。当社では図面からのオリジナル品を多数手掛けており、各押出メーカーの材料から加工、部品製作を行なっています。主に放熱関係及び照明器具関連向けに製品を製作しています。
アルミニウム及びアルミニウム合金押出形材 規格
アルミニウム及びアルミニウム合金押出形材 JIS H 4100(2006)
定義
形材 全長にわたって棒、線、菅、板及び条の断面形状とは、異なる均一な断面をもち、直線又はコイルの形状で供給される転伸材。断面の形状によって、次のようにいう。
中空形材 断面は一つ又は多くの中空部をもつが、菅とは異なるもの。
中実形材 断面に何ら中空部をもたないもの。
合金種類
主な取り扱い合金番号は6063です。 A6063S（普通級） A6063SS（特殊級） 押出性に優れ、複雑な断面形状の形材を得る事ができる。耐食性、表面処理性も良い。サッシなどの建築材や家具、家電製品に使用される。ほかに6061や6N01などの種類があります。
化学成分
A6063(63S)はAl-Mg-Si合金でアルミにマグネシウムとケイ素を微量添加した。
| Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | その他個々 | その他合計 | Al |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.2~0.6 | 0.35以下 | 0.10以下 | 0.10以下 | 0.45~0.9 | 0.10以下 | 0.10以下 | 0.10以下 | 0.05以下 | 0.15以下 | 残部 |
機械的性質
6063 T5 引張試験
| 試験箇所の厚さmm | 引張強さ(N/平方mm) | 耐力(N/平方mm) | 伸び(A50mm)% | 伸び(A)% |
|---|---|---|---|---|
| 12以下 | 150以上 | 110以上 | 8以上 | 7以上 |
| 12を超え25以下 | 145以上 | 105以上 | 8以上 | 7以上 |
6063 T5 硬さ試験
| 試験箇所の厚さmm | HV5 |
|---|---|
| 0.8以上 | 58以上 |
形状の例
Ｌ字型やフラットタイプのほかにも、角パイプタイプや丸管、楕円管タイプ、三角やコの字等様々な形状を制作することが出来ます。

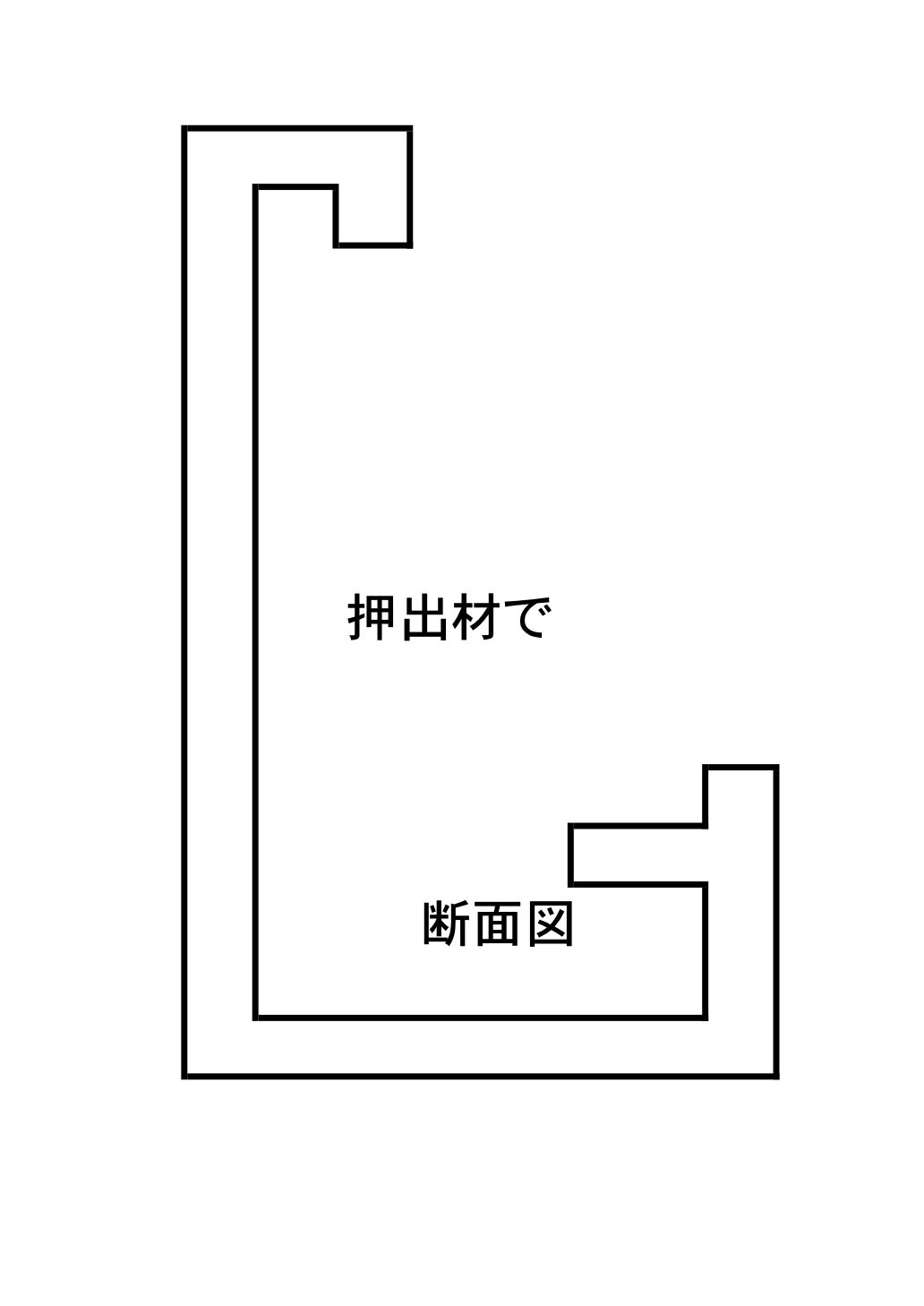

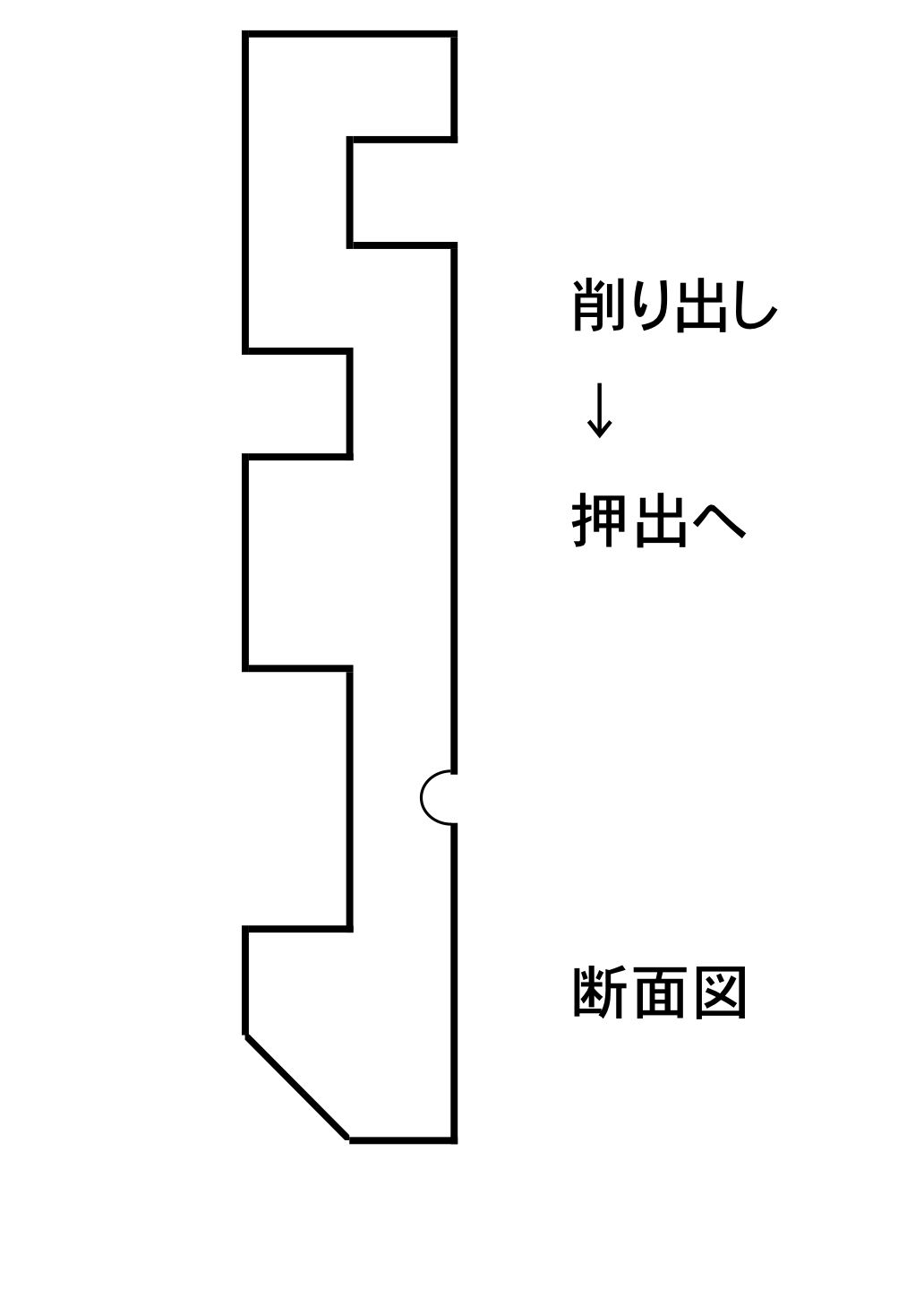

| Ｌ字型 | フラット型 |
|---|---|
 |
 |
アルミ押出での製品作成についてご希望がございましたら是非ご連絡下さい。次ページご注文の流れも合わせて是非ご覧下さい。
